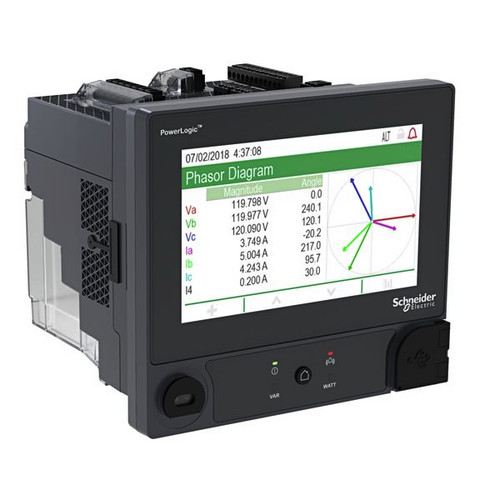

04615274 SCHNEIDER ELECTRIC METSEION93040 Netzanalysator ION9000, Mo
METSEION93040
3606481930194
METSEION93040
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Der Netzanalysator PowerLogic ION93040 ist rund um die Uhr Ihr Experte für Netzqualität und liefert Informationen, nicht nur Daten. Branchenführendes Netzqualitätsmessgerät (PQI-A), das nach IEC 62586-1/-2 zertifiziert ist, gewährleistet eine zuverlässige, präzise Leistung, die sich sowohl für Anwendungen auf der Versorgungs- als auch auf der Verbraucherseite eignet. Von einem unabhängigen Labor geprüfte Genauigkeit gemäß Klasse 0,1S (ANSI C12.20, IEC 62053-22). Die hochgradig anpassbare und modulare Programmierbarkeit der ION Technologie und die vor Ort installierbaren Optionsmodule können jede Lösung erfüllen und schützen Ihre Investition jetzt und in Zukunft. Mit der Netzqualitätsanalyse gemäß EN 50160 und IEEE 519 und der patentierten Störungsrichtungserkennung werden Sie zum PQ Experten und können schnell auf Systemereignisse reagieren. Cybersicherheit durch sichere Protokolle (HTTPS, SFTP), die Protokollierung von Sicherheitsereignissen, das Syslog Protokoll, die Möglichkeit, Kommunikationsports zu aktivieren/deaktivieren, und 50 konfigurierbare Benutzerkonten. Mit 4 Quadranten Energiemessung: Import und Export für Wirk- und Blindenergie, Wirk-, Blind-, Scheinenergiezähler pro Phase sowie getrennte Wirkenenergiezähler mit Tarifwahl über Wochenschaltuhr. Oberschwingungsgehalt THD I, THD U und TDD. Oberschwingungsanalyse: Messwerte pro Phase mit Balkendiagramm. bis zur 63. Oberschwingung am Gerätedisplay. bis zur 511. Oberschwingung per Software (1024 Messwerte pro Periode). Mit 2 GB Speicher zur Unterstützung von 50 Datenprotokollen, 50+ benutzerdefinierbaren Alarmen, Störungen und transienten Wellenformen. 1/2 Zyklus RMS Aufzeichnungen, benutzerdefinierte Webseiten, Min/Max Protokolle, Energietrends und Nutzungszeiten. Zeitstempelung von Ereignissen mit einer Genauigkeit von +/-1 ms unter Verwendung von Zeitsynchronisationsmethoden wie PTP (IEEE1588), NTP, IRIG-B, GPS ASCII (RS485) und Netzwerk-Zeiteinstellungsfunktion. 8 digitale Eingänge, 4 digitale Ausgänge und 2 Relaisausgänge, plus die Möglichkeit, bis zu 4 Optionsmodule hinzuzufügen. Die Optionsmodule umfassen 2 Relais und 6 digitale Eingänge oder 2 analoge Ausgänge und 4 analoge Eingänge. Fähigkeit zur Erfassung von Netzqualitätsereignissen mit einer Dauer von bis zu 20 µs und gleichzeitige Aufzeichnung von Wellenformen und 1/2 Zyklus Effektivwerten (RMS) für jedes Ereignis. Spannungseingänge von 100 bis 690 V zwischen den Phasen, Stromeingänge von 1A/5A, Stromklasse 2, 10, 20 A, Frequenz von 20-450 Hz. Großer Steuerleistungsbereich von 90 bis 480 VAC oder 110 bis 480 VDC. Die DIN Schienenmontage mit abgesetzter Anzeige und die Fronteinbaumontage (mit Back-to-Back-Adapter) sowie 2 Anzeigeoptionen erhöhen die Flexibilität und Anpassungsfähigkeit des ION9000 zusätzlich.
Merkmale
Breite | 160.0 mm |
Verpackungseinheit | 1 |
Gewicht | 3,6 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Versorgungsspannung bei AC 50 Hz | 480.0 - 90.0 V |
Versorgungsspannung bei AC 60 Hz | 480.0 - 90.0 V |
Versorgungsspannung bei DC | 110.0 - 480.0 V |
Nennspannung (Un) N-L | 100.0 - 690.0 V |
Nennspannung (Un) L-L | 400.0 - 57.0 V |
Frequenzmessbereich | 42.0 - 69.0 Hz |
Kurzbeschreibung | Netzanalysator PowerLogic ION93040, LVCT, Modbus TCP, ION Protokoll, mit 192 mm Display, B2B Adapter, Hardware Kit |
Höhe | 160.0 mm |
Tiefe | 135.3 mm |
Display | LCD |
Anzahl der digitalen Eingänge | 8.0 |
Anzahl der digitalen Ausgänge | 6.0 |
Anzahl der analogen Eingänge | 0.0 |
Anzahl der analogen Ausgänge | 0.0 |
Spannungsart der Versorgungsspannung | AC/DC |
Unterstützt Protokoll für PROFIBUS | ja |
Unterstützt Protokoll für MODBUS | ja |
Unterstützt Protokoll für sonstige Bussysteme | ja |
Schutzart (IP), frontseitig | sonstige |
Anzahl der Ethernet-Anschlüsse | 2.0 |
Displayauflösung (horizontal) | 800.0 px |
Displayauflösung (vertikal) | 480.0 px |
Genauigkeitsklasse Wirkleistung nach IEC 62053-22 | 0,1S |
Genauigkeitsklasse Blindleistung nach IEC 62053-23 | 0.5S |
Abtastfrequenz | 102400.0 Hz |
Genauigkeitsklasse nach IEC 61000-4-30 | A |
Messung Oberschwingung im Frequenzbereich 2 kHz - 9 kHz | ja |
Flicker nach IEC 61000-4-15 | ja |
Mit Transientenerfassung | ja |
Abtastfrequenz für Transientenerfassung | 50.0 MHz |
Datenauswertung nach EN 50160 | ja |
Störschriebübertragung über COMTRADE | ja |
Anzahl der Spannungsmesseingänge | 5.0 |
Anzahl der Strommesseingänge | 10.0 |
Unterstützt Protokoll für IEC 61850 Ethernet | ja |
Web-Server mit HTTPS-Übertragungsprotokoll | ja |
Fernanzeige | ja |
