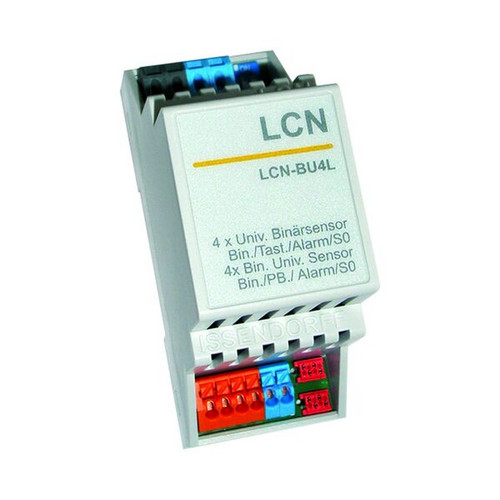

01922648 ISSENDORF LCN - BU4L 4-fach Tasten-/Binär-/Alarmse
LCN - BU4L
30034
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
wahlweise ein 4-fach Tastenumsetzer oder Binärsensor für potentialfreie Kontakte mit Kleinspannung (max. 24V AC/DC) für alle LCN-Module ab Version 140719 (Juli 2010), die 4 Eingänge des LCN-BU4L werten Signale gegen Masse (blaue Eingangsklemme) aus. Die Eingänge sind galvanisch vom I-Anschluss getrennt, mittels DIP-Schalter kann der LCN-BU4L umgeschaltet werden, so dass er als Tastenumsetzer oder als Binärsensor arbeitet. In der Funktion als Tastenumsetzer (Seite 4) werden die Kommandos "Kurz", "Lang" & "Los" in der A-Tabelle ausgelöst, als Binärsensor die Kommandos "Lang" & "Los" in der B-Tabelle
Der LCN-BU4L ist wahlweise ein 4-fach Tastenumsetzer oder Binärsensor für potentialfreie Kontakte mit Kleinspannung (max. 24V AC/DC) für alle LCN- Busmodule ab Version 140719 (Juli 2010). Als S0-Schnittstelle können entsprechende Zähler ausgewertet werden. Die Funktion Alarmsensor ermöglicht die Auswertung von Reedkontakten mit integriertem Widerstand. Die 4 Eingänge des LCN-BU4L werten Signale gegen Masse (blaue Eingangsklemme) aus. Die Eingänge sind galvanisch vom I-Anschluss getrennt. Mittels DIP-Schalter kann der LCN-BU4L umgeschaltet werden, so dass er als Tastenumsetzer oder als Binärsensor arbeitet. Die Modi S0-Zähler und Alarmsensor werden per LCN-PRO festgelegt. In der Funktion als Tastenumsetzer werden die Kommandos “Kurz”, “Lang” & “Los” in der A-Tabelle ausgelöst, als Binärsensor die Kommandos “Lang” & “Los” in der B-Tabelle. In der Funktion als Binärsensor löst der LCN-BU4L Lang & Los der B-Tabelle aus (Taste 1..4 oder 5..8) und sendet die entsprechende Statusmeldung. In der Funktion als Tastenumsetzer können konventionelle Taster ausgewertet werden. Als Binärsensor können z.B. Zeitschaltuhr- oder Fensterkontakte (Dauerkontakte) ausgewertet werden. Die S0-Schnittstelle kann entsprechende Zähler für die Verbrauchsmessung auswerten. Die Funktion Alarmsensor ermöglicht die Auswertung von Reedkontakten mit integriertem Widerstand.
Merkmale
Gewicht | 0,07 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Anhänge
Datei
(pdb_30034_LCNBU4L.pdf, 136.44 KB)
